本专题以通俗易懂的漫画教学形式,介绍了液压学及液压系统的基本原理,适合刚刚进入液压行业大门或
液压传动感兴趣的初级读者。通过对本专题的学习,可以使您对液压传动及液压系统部件的工作原理有初步的了解和认知,并为您更进一步学习液压知识打下了良好的理论基础。
压力与流动的作用
    液压系统将动力从一种形式转变成另一种形式。这一过程通过利用密闭液体作为媒介而完成。通过密闭液体处理传递力或传递运动的科学叫做“液压学”,液压学一词源于希腊语“hydros”,它的意思为水。液压学科学是一门年轻的科学—仅有数百年历史。它开始于一位名叫布莱斯·帕斯卡的人发现的液压杠杆传动原理。这一原理后来被称为帕斯卡定律...[详细]
    压力推动或施加力,流动使事物移动。例如水枪:扣动扳机在水枪内形成压力,产生的压力使水从水枪前面射出,从而使木士兵移动...[详细]
压力和流动的作用
流体动力学和流体静力学概述

从阻力最小处流出
    流体动力学就是我们所说的运动液体科学。液体静力学就是我们所说的压力液体科学。水轮就是流体动力工具的一个很好的例子。所使用的能量就是水的运动能量。在流体静力装置中,则使用不同的能量。液体作为能量的媒介使用。液体流动产生运动,但是它们不是这种运动的源泉。由于密闭液体处于压力之下,能量得到了转移。当今使用的大部分液压机械以流体静力方式运行...[详细]
力作用密闭液体,液体
液体静力学基础教程下载:
    如果您有一充满液体的容器,并且在容器一侧开一孔口,当你按动顶部,液体便会从此流出。这是因为孔口是唯一没有阻力的点。
    受压液体的以上特点在液压设备中十分有用,但是这也是大部分液压故障的根源。例如,如果你的系统中有泄漏,受压液体将从这里流出,因为液体始终在寻找最易于流动的方向。配合部位松动或损坏之密封部位的油泄漏即为典型例子...[详细]
液压系统能量转变的手段
    提供给液压系统的原始能量是来自发动机的机械能,实际上是发动机驱动了液压泵。泵利用这种能量泵出液体,在此过程中,机械能变成了压力能和动能。液体流经液压系统,并朝油缸和马达等执行元件方向流动。液体中的压力能和动能使执行元件产生运动。运动过程中,能量再一次转变成机械能。
液压系统和能量转换
    在液压挖掘机中,发动机产生第一机械能,第一机械能带动泵运转。泵使油流出并进入系统。油到达执行元件时,重新在执行元件的运动过程中转变成机械能。挖掘机动臂因此得到提升或下降,铲斗得以运动等等...[详细]
油从阻力最小部位泄漏
油不是由泵“吸入”的,而是重力将油推入泵

    重力产生的压力把油箱中的油压入泵。油不是被泵“吸入”的。通常所说的泵的吸油过程,意指重力将油推入泵...[详细]

自然压力及重力的作用
液压系统的优缺点
1.灵活—密闭液体是最灵活的动力源,具有优秀的力转移性能。
利用管道和软管取代机械部件可以排除布局问题。
2.力放大—极小的力可以移动和控制大得多的力。
3.平稳—液压系统在运行中平稳和安静。振动保持在最低程度。
4.简易—这种系统中几乎没有运动部件并且磨损点较少,并且
系统可自动润滑。
5.简洁—与复杂的机械装置相比,部件设计更加简单。例如,
液压马达尺寸比产生相同功率的电动机小得多。
6.经济—简易和紧凑,使系统经济节能,系统在使用过程中,
几乎不损耗功率。
7.安全—溢流阀保护系统,不致由于过载而受损。
两种加快油缸速度的方法
一是减小油缸尺寸,二是增大油缸流量。
油缸速度和流量成正比例,而和活塞面积成反比例。

    需要良好的维护保养—由于液压部件是精密部件并在高压力之下使用,因此需要良好的维护保养,以防止生锈、腐蚀、污垢、油变质等等,所以必须保持清洁和使用适当的液压油...[详细]

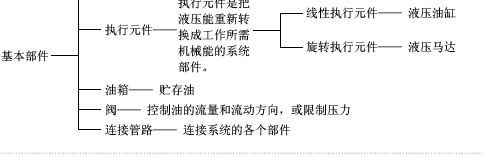

液压系统基本部件
 关闭溢流阀不会提高速度
泵
泵|Pump
    与心脏一样,心脏输送全身血液,泵则是液压系统的心脏。泵是使油运动并使油进入工作状态。像我们曾经说过的那样,液压泵将机械能转换成受压液体的压力能和动能...[详细]
泵的分类
泵的效率
    油缸速度变缓时,某些机械师
会立即调整溢流阀,他们认为增大
压力可以提高工作速度;他们试图
加大溢流阀设定,以此提高系统的
最大压力。但是这样不会提高运动
速度。配备溢流阀的意义在于保护
液压系统,防止压力过高。机械师不应该在规定的压力范围内加大压力设定,而应该从别处寻找系统故障...[详细]
关闭溢流阀不会提高速度
液压油缸
液压马达
液压油缸|Hydraulic Oil-vat
    液压油缸就像手臂。有两种类型的油缸。单作用油缸。受压液体只能进入油缸一端。必须利用重力这样的外界力将活塞推动到油缸中它原来的位置上。双作用油缸。受压液体可以进入油缸的任何一端,这样活塞可以在两个方向工作...[详细]
液压油缸的运行 液压油缸的相关故障
液压马达|Hydraulic Motor
    液压马达的动作与泵相反。泵输出液体,而液压马达则由这种液体驱动。就像我们曾经说过的,液压泵将机械能转变成受压液体压力能和动能。液压马达将这种液压能转变成机械能。在液压传动中,泵和马达共同工作。泵受到机械驱动并将液体推至马达。来自泵的液体驱动马达,马达运动带动机械连杆工作...[详细]
液压马达的类型、排量和扭矩 液压马达的相关性能
液压系统回路图/系统图
    回路图的目的不是向你显示零件结构,系统图只用于显示功能
和连接。所以说回路图是用图形符号表示流体传动回路或部分
回路功能的图
液压油箱的选用与安装
方向控制阀
油箱|Oil Box
    液压油箱在液压系统中的主要作用为储油、散热、分离油中所含空气及消除泡沫选用油箱首先要考虑其容量,一般移动式设备取泵最大流量的2~3倍,固定式设备取3~4倍;其次考虑油箱油位,当系统全部液压油缸伸出后油箱油面不得低于最低油位,当油缸回缩以后油面不得高于最高油位...[详细]
阀|Valve
    阀在液压系统中起控制作用。阀控制液压系统中的压力、流动
方向和流量大小。三种主要类型的阀为:压力控制阀、方向控制阀、流量控制阀...[详细]
回路图简介 为什么要绘制系统图?
液压系统部件主要符号汇总表
管路的分类
管路|Piping
    在液压系统的所有部件之间都有油路管路。由于各自具备不同的功能,因此各自都有不同的名称。工作管路传输与能量转换有关的油。吸油管路将油从油箱传送至泵;压力管路将处于压力下的油从泵传输至执行元件工作;回油管路是油中液压能量于执行元件处用完之后将油从执行元件送回油箱...[详细]
泵的符号
    基本符号是一个圆圈,圆圈内有一方向
朝外的黑色三角形。从三角形顶端绘制出排
油管路;在排油管路对面画出吸油管路。这
样,三角形也表示流动方向。通过绘制一条
以 45 度通过圆圈的箭头来表示变量泵。如
果没有这个斜箭头,则为定量泵...[详细]
马达符号
泵的符号
液压油的作用
A) 必须为运动零件提供润滑,防止磨损并使零件之间
的磨擦保持在最低限度。
B) 必须保持长期稳定。
C) 必须保护机器零件,防止它们生锈和腐蚀。
D) 必须防泡沫和抗氧化。
E) 必须能与空气、水和其它杂质自动分离...[详细]



污染物对液压系统效率造成的影响
液压油的作用
    马达符号和泵的符号类似,也是画有黑
色三角的圆圈,但是三角形箭头向内表示,
马达是压力能的接收元件。
    两只三角表示双向旋转的马达。通过绘
制一条以 45 度通过圆圈的箭头,来表示双
向旋转的变量马达...[详细]
液压缸符号
    液压缸符号是一表示缸筒的简单矩形,
其中的 T 形物表示活塞和活塞杆。可以在
任何位置绘制这一符号...[详细]
压力控制阀符号
马达符号
液压缸符号
    所有的油都可以在某种程度上与空气中的氧气
作用。氧化作用形成对金属零件有害的有机酸和油
泥...[详细]
    油和水混合叫做乳化作用。阻止水进入液压系
统几乎是不可能的。水蒸汽进入油箱并在油箱中凝
结成水滴。油液中任何不溶解的水份都是极为有害
的。乳化液助长铁锈生成,加快形成酸性物质和油
泥的氧化作用,而且降低油的润滑能力...[详细]
    压力控制阀的基本符号是一标有外部油
口的正方形,其中的箭头表示流动方向。通
常,这种阀门通过平衡与弹簧的压紧力进行
工作,因此,我们在符号的一侧表示弹簧,
另一侧表示控制压力油路...[详细]
方向控制阀符号
    通常的四通阀,如果是二位的则有两个
矩形组成,如果还有中位油路则由三个矩形
组成。两端的矩形表示,当滑阀被切换到该
位置时所对应的液压油流动方向...[详细]
压力控制阀符号
方向控制阀符号
    在油中循环的金属和非金属粒子可造成十分显著的损坏。较大的粒子停留在运动零件边缘,它们使油泥进一步聚集或磨损阀门的边缘。较小的粒子停留在精密配合的零件之间,造成这些零件运动受阻或卡死...[详细]
过滤器:主要功能是利用多孔可透性材料截留液体中不溶性杂质。
滤清器:粗精度过滤器,通常为细格金属丝滤网结构。
    使用滤清器和过滤器可以保持液压油清洁。滤清器和过滤器传
统上都叫做过滤器,因为它门做同一项工作—截留和清除油液中的
脏物...[详细]

     由于油通过过滤器时受到一定的阻力,因此过滤器的内外之间存在着小的压差。随着过滤器被污染,压力会增大,以致过滤器完全阻塞时,油液无法流动。
    为了防止压力升高最终损坏过滤器,通常利用溢流阀旁通流经过滤器的液压油。当然,溢流阀打开时,污油会直接进入液压系统。除非立即调换过滤器,否则,油中脏物将加速磨损液压部件...[详细]
平衡阀符号
平衡阀符号
    平衡阀符号用并联有单向阀的常闭阀表示。液压起重机内起升马达回路中配置的平衡阀。(a) 在使载荷下降的作业中,由于如图所示的单向阀的作用,产生了背压。(b)泵产生一定的出油压力,先导油打开阀芯,允许油从马达通过阀芯流向回油...[详细]
管路符号
    在元件之间传送油液的液压管道、管路、软管或其它油路应用单线条画出...[详细]
管路符号
    过滤精度对于液压系统也十分重要。它告诉我们过滤器必须清除的粒子的最小尺寸。用于确定过滤精度的最常用计量单位是微米。如需观察其微小程度,想像一下盐的颗粒,其尺寸为 70 微米。通常以敏锐的目光可以看清的最小粒子为大约 40 微米,而液压系统过滤的大部分杂质是肉眼看不见的...[详细]
1) 保持液压油清洁
    将油储存在清洁位置,换油或加油时必须小心谨
慎。只能使用配备细格滤网的清洁漏斗将油从容器倒
入油箱。当然,你使用的油必须应该是设备生产商推
荐的类型...[详细]
2) 保持系统清洁
    定期更换油和过滤器。好的液压油含有多种添加剂,这些添加剂可防止油变质或堵塞系统
零件。但是,这些添加剂在一段时间以后会丧失效用。因此油应该定期更换,确保添加剂发挥
作用。过滤器只能从油中吸收有限数量的污垢粒子和其它杂质。按建议的周期更换过滤器,以
便保持系统清洁...[详细]
3) 保持工作区域清洁
    向油箱中加油或重新注油时,应确保过滤器箱盖周围区域清洁。只能使用清洁的油和漏斗
或容器。切勿将脏物带入系统中—只能是清洁的油。维护液压系统时,只能将清洁的塑料闷头
用于密封管路的端部。维护液压部件时,工作台必须绝对清洁。检查使用工具的状况。它们也
应非常清洁...[详细]
辅助装置符号
辅助装置
    具有长水平边的矩形是油箱符号。
如果油箱与大气相通,则顶部开放。如
果油箱要加压,则顶部封闭...[详细]
